整流二极管是一种将交流电能转变为直流电能的半导体器件。通常它包含一个PN结,有正极和负极两个端子二极管重要的特性就是单方向导电性。在电路中,电流只能从二极管的正极流入,负极流出。
桥堆

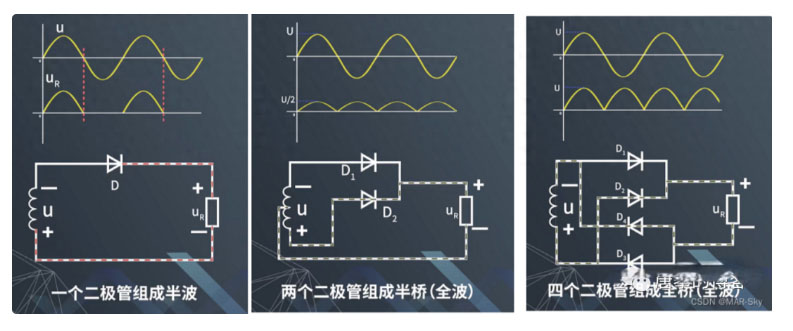

整流分为半波和全波整流,全波整流又分为半桥和全桥。

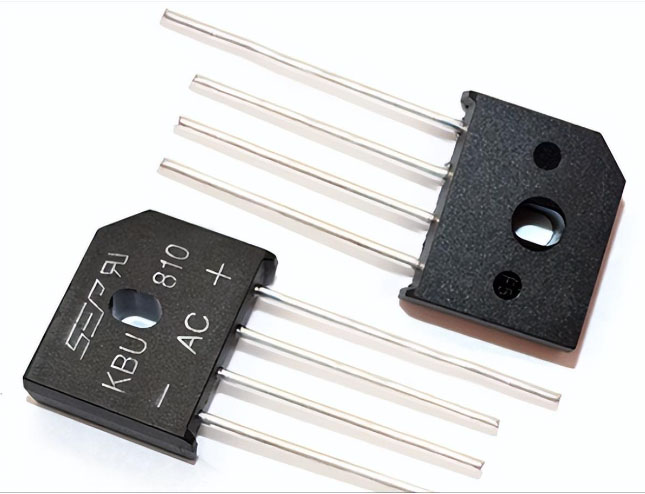

桥堆内部由四支整流二极管组成。
分析
半波是电路通过二极管将电路一半时间的导通阻断了 半桥和全桥都是全波整流,但半桥半桥的参考点是交流电压的中心点,所以负载两端的电压是电源电压的一半。全桥整流则是把电源两端的电压全部加在了负载两端

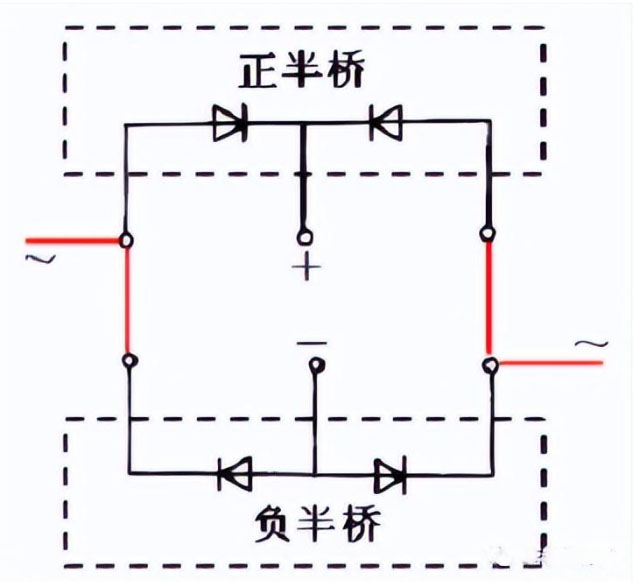

半桥由两只二极管组成,有三个引出脚。正半桥两边的管脚是两个二极管的正极,即交流输入端中间管脚是两个二极管的负极即直流输出端的“正极”负半桥两边的管脚上两个二极管的负极即交流输入端,中间管脚是两个二极管的正极,即直流输出端的负极”一个正半桥和一个负半桥就可以组成一个全桥。
