一、三极管的基本概念

概念：

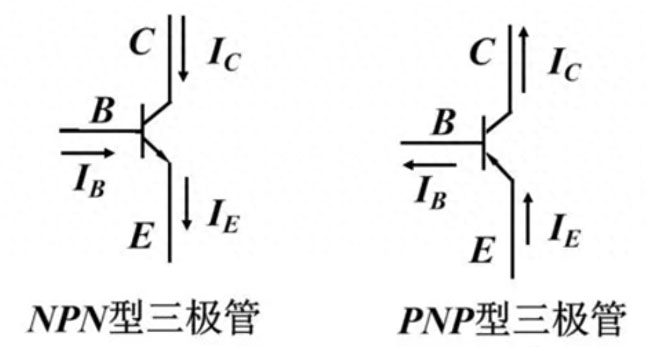

三极管和二极管一样都是一种半导体器件，三极管通常被认为是由2个PN结组成的二极管，但工作原理要比二极管复杂的多，三极管分为NPN型和PNP型三极管2种类型，三极管有3个接口，分别为基极（B）、发射极（E）和集电极（C），工作原理是通过基极电流去改变集电极的电流和发射基电流。

特性：

•放大作用：三极管可以放大电压或电流信号。

•开关作用：三极管可以通过控制基极电流，可以实现数字逻辑电路。

•输入电阻和输出电阻：三极管具有一定的输入电阻和输出电阻。输入电阻决定了输入信号源与三极管之间的电流关系，而输出电阻则影响了三极管与负载电路之间的匹配程度。

二、三极管的工作原理和应用

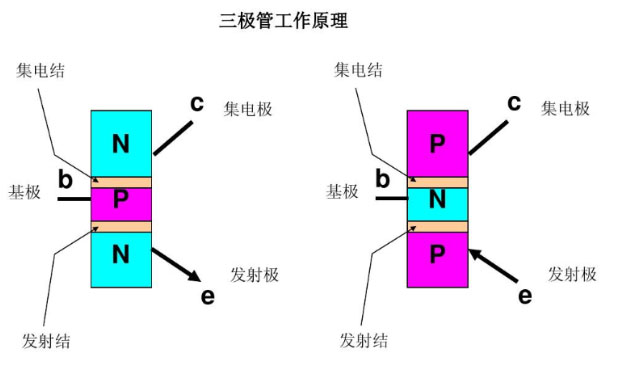

三极管一般由掺杂不同的硅(Si)或者砷化镓(GaAs)等半导体材料构成。它由三个区域组成：发射区、基区和集电区。

发射区和集电区都是N型半导体，其主要成分为硅或砷化镓等材料。N型半导体通过在材料中加入少量的五价元素（如砷或者氮），从而形成了多余的电子，使它具有了导电性。

基级区是P型半导体，其主要成分为硅或砷化镓等材料。P型半导体通过在材料中加入少量的三价元素（如硼），从而形成了多余的空穴，使它具有了导电性。

当三个区域按照特定的方式连接，即形成了PNP或者NPN结构的三极管。在工作时，通过控制基极电压，可以在集电极和发射极之间实现电流放大或开关控制的功能。

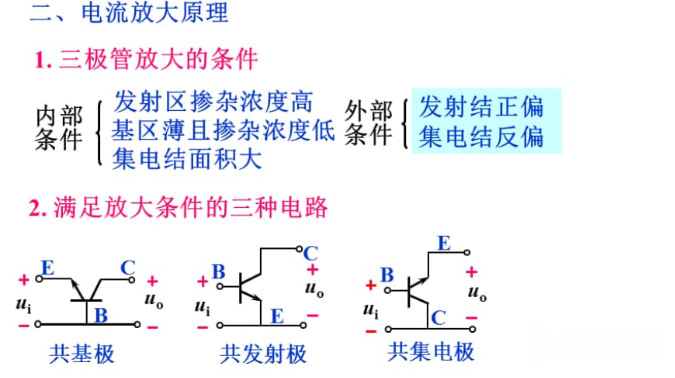

三极管的放大作用：

.放大区：当基极与发射极之间施加一个正向电压时，使得基极-发射结正向偏置。此时，发射区的N型半导体中的少数载流子（电子）被注入到基区（P型半导体）中。由于基区非常薄，少数载流子可以跨越基区，进入集电区（N型半导体）。

.集电极电压：集电极与发射极之间施加一个较高的正电压，使得集电极反向偏置。这样，集电区成为一个吸收电子的区域。

.放大效应：当少数载流子从发射区注入到基区后，通过扩散和漂移作用，它们会进一步扩散到集电区，最终形成集电电流（IC）。由于基区的薄度和掺杂浓度调制，使得少数载流子注入到基区的数量远大于集电区的数量。因此，IC是输入信号IE的放大。

.控制信号：输入信号IE作用于基极，通过调整基极电流（IB），可以控制集电电流（IC）的变化。当输入信号IE变化时，基极电流也相应变化，从而调整了集电电流的大小，实现了信号的放大。

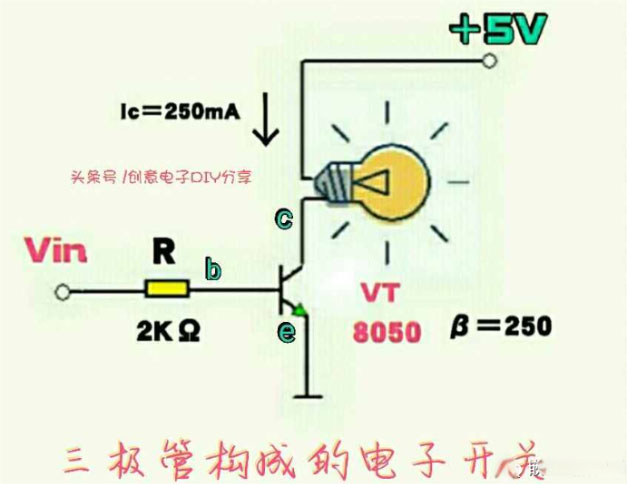

三极管的开关作用：

.非导通状态：当基极与发射极之间施加零或负电压时，基极-发射极处于反向偏置状态。此时，几乎没有电流通过发射区和基区，三极管处于非导通状态，集电电流（IC）非常小。

.导通状态：当基极与发射极之间施加一个正向电压时，使得基极-发射结正向偏置。此时，发射区的N型半导体中的少数载流子（电子）被注入到基区（P型半导体）中。由于基区非常薄，少数载流子可以跨越基区，进入集电区（N型半导体）。

.集电极电压：集电极与发射极之间施加一个较低的正电压，使得集电极正向偏置。这样，集电区成为一个吸收电子的区域。

.导通效应：当少数载流子从发射区注入到基区后，通过扩散和漂移作用，它们会进一步扩散到集电区。此时，三极管处于导通状态，集电电流（IC）的值取决于注入到基区的电子数量。

三极管输入电阻和输出电阻：

.输入电阻（Rin）：输入电阻是指三极管对输入信号的电阻。它可以用来衡量三极管接受外部输入信号的能力。对于NPN型三极管，输入电阻通常由基极和发射极之间的结电阻（re）以及基极电流（IB）的比值决定。输入电阻越大，表示输入信号对三极管的负载影响越小。

.输出电阻（Rout）：输出电阻是指三极管对负载电路的电阻。它可以用来衡量三极管输出信号时对负载的驱动能力。对于NPN型三极管，输出电阻主要由集电极和发射极之间的反馈电阻以及负载电路的电阻决定。输出电阻越小，表示三极管可以提供更好的信号驱动能力。

.注：在不同的偏置条件下，输入电阻和输出电阻的数值可能会有所不同。因此，在设计电路时，需要根据具体的应用需求和工作条件来选择合适的三极管以及相应的偏置电路，以实现预期的输入输出特性。

三、三极管在嵌入式系统中的应用案例：

•电源开关：在电源开关电路中，三极管可以用作开关控制器，通过控制其基极电压来控制电源的通断。例如，在智能家居系统中，可以使用三极管作为电源开关，实现对家电的远程控制。

•PWM调光控制：在LED灯控制电路中，可以使用三极管实现PWM调光控制。通过改变三极管的工作状态，可以控制LED的亮度。这种控制方式可以节省能量，延长LED寿命。

•信号放大：在传感器信号处理电路中，三极管可以用作信号放大器，将传感器输出的微弱信号放大到合适的幅值范围内。例如，在温度传感器电路中，可以使用三极管来放大温度信号，以便进行后续的数字转换和处理。

•驱动电机：在电机驱动电路中，三极管可以作为功率放大器，将低电平信号转换为高电平驱动电机。例如，在机器人控制系统中，可以使用三极管来驱动电机，实现机器人的运动控制。

•滤波器：在信号滤波电路中，三极管可以用作滤波器的关键元件。例如，在音频放大器电路中，可以使用三极管实现滤波功能，消除噪声和杂音，提高音频信号质量

四、典型应用原理图

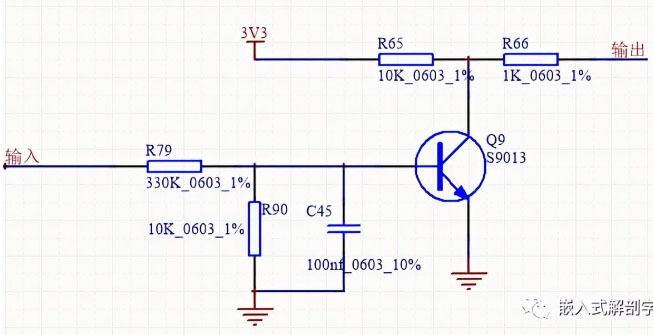

以上原理图中，输出接口默认是3.3V的上拉，当外部输入24V时，三极管导通输出接口被三极管拉低到GND。
